液體:熱水、冷水、輕質油、化工液體。氣體:天然氣,液化氣,空氣,火炬氣。高爐煤氣、焦?fàn)t煤氣、混合煤氣、各種組分多組分氣體。過熱蒸汽、飽和蒸汽
彎管流量計特點
傳感器內部無插入件和節流件,沒有壓
力損失。適合測量臟氣體,不易堵塞
彎管流量計傳感器適用溫度、壓力范圍寬:-50~600℃,0~30Mpa。直管段要求低,前5D后10D
大口徑傳感器可以利用現場的0彎頭在線改造
傳感器可工作于高溫、高壓、粉塵、振動、潮濕的惡劣條件
全量程段的算法,特別是蒸汽的測量,蒸汽隨溫度、壓カ的変化,過熱蒸汽經常會轉變成為飽和蒸汽,形成汽液兩相流介質。在算法中補償了汽液兩相流介質對質量流量測量的影響,保證了測量準確度。

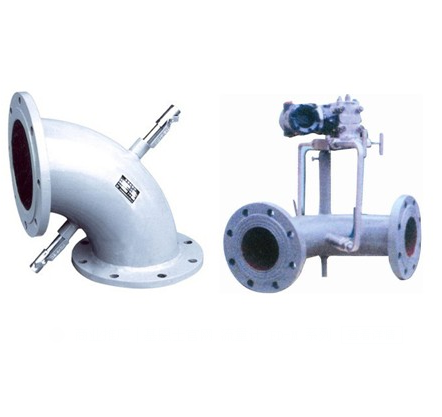

彎管流量計構成
彎管流量計由以下部件組成
①彎管傳感器(與管路焊接或法蘭連接):取出差壓的節流元件
②差壓變送器:將彎管傳感器輸出的差壓信號轉換為4-20mA電流信號。
③流量轉換器:通過接收差壓變送器、溫度、壓力變送器信號。計算并顯示流量、溫度、壓力、熱量等參數
④三閥組:差壓變送器和引壓管之間的連接體。
⑤根閥:選用二通閥(針閥或球閥)。
⑥盤式冷凝器:高溫介質(蒸汽)測量時用于介質的降溫。
⑦三通旋塞閥:排污、反吹
⑧引壓管:差壓變送器與根閥連接用
⑨壓力変送器:被測介質(蒸汽、氣體)壓力変化較大時選用。
⑩溫度變送器:被測介質(蒸汽、氣體)溫度變化較大時選用,測量飽和蒸汽時可以選擇壓力變送器或溫度變送器其中一種,對流量補償即可。用于供熱量計量時,選用只溫度變送器。
