背景技術
電磁流量計是一種用于測量流體流量的儀表,其使用場合均為灰塵多、濕度高的場合,因此電磁流量計對防塵、防潮方面的要求都較高。
傳統電磁流量計為了達到防塵、防潮方面的要求,都設有用于罩蓋住操作面板的罩蓋,罩蓋上裝有透明觀察窗。操作人員要對傳統電磁流量計進行操作時,需要先取下罩蓋,然后才能通過操作面板上的按鍵輸入數據或操作參數,操作完成后再裝上罩蓋,以免外部灰塵及濕氣進入。傳統電磁流量計的這種利用罩蓋保護操作面板的方式使得其操作很不方便,而且打開罩蓋對操作面板進行操作的過程中,外部灰塵及濕氣仍會進入,從而影響到操作面板上各個按鍵的使用壽命。
實用新型內容
針對上述現有技術中存在的缺陷,本實用新型所要解決的技術問題是提供一種操作方面,且按鍵使用壽命長的電磁流量計的觸摸感應式操作面板。
為了解決上述技術問題,本實用新型所提供的一種電磁流量計的觸摸感應式操作面板,包括印制有按鍵輸入電路的印刷線路板,及安裝在印刷線路板上的至少一個按鍵,其特征在于:所述印刷線路板的底板面覆有一層覆銅網
所述按鍵是電容式感應電極,各按鍵均安裝在印刷線路板的頂板面上;
所述印刷線路板上的按鍵輸入電路中設有與各按鍵一一對應的多個按鍵感應回路,每個按鍵感應回路均通過彈性頂針連接對應的按鍵;
所述印刷線路板的頂板面設有一遮蓋住各按鍵的透明蓋板,該透明蓋板的厚度小于各按鍵的檢出距離。
進一步的,所述印刷線路板上還設有與各按鍵及各按鍵感應回路一一對應的多個感應指示燈,每個感應指示燈均接入對應按鍵感應回路。
本實用新型提供的電磁流量計的觸摸感應式操作面板,采用了電容式感應電極作為操作按鍵,并在印刷線路板設有對應的按鍵感應回路,并通過透明蓋板將各按鍵與外部環境隔開,操作人員只需用手指觸摸透明蓋板上與目標按鍵正對的區域,即可使目標按鍵的對應按鍵感應回路產生一個按鍵被按下的電信號,從而實現隔著透明蓋板對目標按鍵的操作,操作非常方便,而且避免了操作過程中外部灰塵及濕氣的進入,能延長各個按鍵的使用壽命。
附圖說明

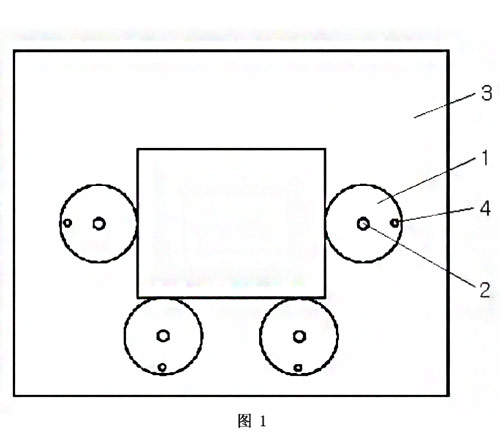

圖1是本實用新型實施例的電磁流量計的觸摸感應式操作面板的俯視圖

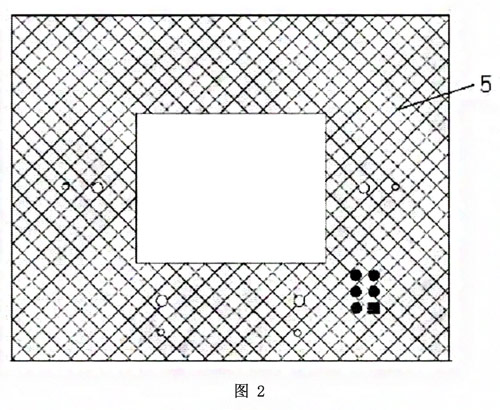

圖2是本實用新型實施例的電磁流量計的觸摸感應式操作面板的仰視圖。
具體實施方式
以下結合附圖說明對本實用新型的實施例作進一步詳細描述,但本實施例并不用于限制本實用新型,凡是采用本實用新型的相似結構及其相似變化,均應列入本實用新型的保護范圍。
如圖1-圖2所示,本實用新型實施例所提供的一種電磁流量計的觸摸感應式操作面板,包括印制有按鍵輸入電路的印刷線路板3,及安裝在印刷線路板3上的至少一個按鍵1,其特征在于:所述印刷線路板3的底板面覆有一層覆銅網5
所述按鍵1是電容式感應電極,各按鍵1均安裝在印刷線路板3的頂板面上；
所述印刷線路板3上的按鍵輸入電路中設有與各按鍵1ー一對應的多個按鍵感應回路,每個按鍵感應回路均通過彈性頂針4連接對應的按鍵1;
所述印刷線路板3的頂板面設有一遮蓋住各按鍵1的透明蓋板(圖中未示),該透明蓋板的厚度小于各按鍵1的檢出距離
本實用新型實施例中,所述印刷線路板3上還設有與各按鍵1及各按鍵感應回路對應的多個感應指示燈2,每個感應指示燈2均接入對應按鍵感應回路。
本實用新型實施例中,所述透明蓋板的厚度為3.2mn
本實用新型實施例中,所述按鍵有四個,均安裝在電路板本體的頂板面
本實用新型實施例適合安裝在電磁流量計上使用,使用時操作人員只需用手指觸摸透明蓋板上與目標按鍵正對的區域,即可使目標按鍵產生感應,彈性頂針將目標按鍵產生的感應信號傳送到對應的按鍵感應回路,即可使目標按鍵的對應按鍵感應回路產生一個按鍵被按下的電信號,即可實現隔著透明蓋板對目標按鍵的操作,印刷線路板的底板面的覆銅網能外部環境對各個按鍵的干擾,還能提高按鍵的感應靈度。
