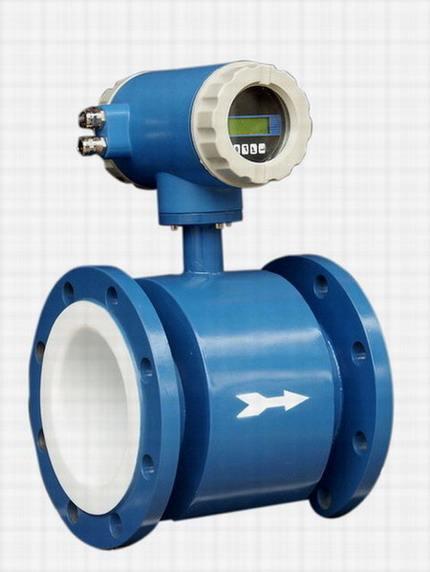

      智能電磁流量計的設計介紹
      電磁流量計是一種利用法拉第電磁感應定律測量導電性液體的儀表。*早由法拉第在1832年提出,發展到現在已經有一百多年。分析國內外電磁流量計發展現狀和趨勢基礎上,采用新型微處理器和集成電路來開發集轉換器、積算儀于一體的智能電磁流量計。在系統硬件電路的開發中,我們采用了頻率可調的低頻正弦波勵磁技術,并設計出新穎的信號轉換放大電路、液晶顯示電路和系統抗干擾電路。在系統軟件開發中,我們創造性地提出雙循環消息驅動程序設計思想,并在該思想的指導下開發出電磁流量計系統軟件。此外,我們還對現有定點數乘/除法算法進行了改進,并對電磁流量計如何應用于污水網絡監控系統作出了可貴的探索。隨著傳感器技術、信號處理技術的發展,電磁流量計不斷更新,在流量儀表的占有率也不斷上升。國內外電磁流量計發展現狀和趨勢基礎上,采用Intel 16-Bit MCU、系統可編程器件等高性能集成電路,設計出一種新型智能電磁流量計。在系統硬件電路的開發中,采用頻率可調的低頻矩形波勵磁技術,用MCU實現對勵磁系統進行控制,并設計出新穎的信號轉換放大電路、液晶顯示電路和系統抗干擾電路。為滿足電磁流量檢測儀表與系統發展需要,增強系統開放性、可靠性和通訊功能,選用RS-485標準總線來實現儀表和外部系統的通信。在系統數字部分的設計中,MCU外部的邏輯電路全部在CPLD內實現,極大的縮小了系統的體積、提高了系統的穩定性。在系統軟件設計中,我們采用C196來開發系統軟件,采用模塊化程序設計方式,設計出了勵磁方式控制子程序、A/D采樣控制子程序、程序監視系統等模塊化程序。本項目的開展,對提高我國電磁流量檢測技術水平具有積極意義和重要的應用價值。
